【Fallout4】コンバットアーマー用デカールMODの作成実験

FO4Edit メッシュ&テクスチャ


スポンサーリンク

前回コンバットアーマー用のフマキラーデカールを作りましたが、バニラのテクスチャを上書きした為、全てのコンバットアーマーが変更対象になってしまいました。

使い勝手が悪いので、バニラの星型は変更せず、ワークベンチで自由に付け替え可能なデカールMODに変更します。



前回の記事はこちら。

必要なファイル

ワークベンチで自由にデカールを変更するには、3つのファイルが必要になります。



テクスチャ

デカールのディフューズマップです。前回の物をそのまま使います。



マテリアルファイル

メッシュに紐付けされる、拡張子.BGSMのファイルです。テクスチャパスも格納するので、デカール毎に1つ新設する必要があります。SkyrimでのBSLightingShaderPropertyをファイル化したようなイメージ。

プラグインでマテリアルファイルの入れ替えができるので(SkyrimでのTexture Setの強化版みたいな感じ)、これを使ってワークベンチでデカールを変更できます。



プラグイン

espです。ワークベンチでのデカール作成&取り付けに必要です。バニラデカール用BGSMと、新設デカール用BGSMの差替えにも使います。





マテリアルファイルの作成

バニラの星型デカール用のマテリアルファイル(ChestDecalStar.BGSM)を流用します。



\Materials\Armor\Combat\ChestDecalFumakilla.BGSM



としました。

Material Editorで開けます。デカールを星からフマキラーに変更したいだけなので、赤枠内のディフューズマップの設定を変更するだけです。

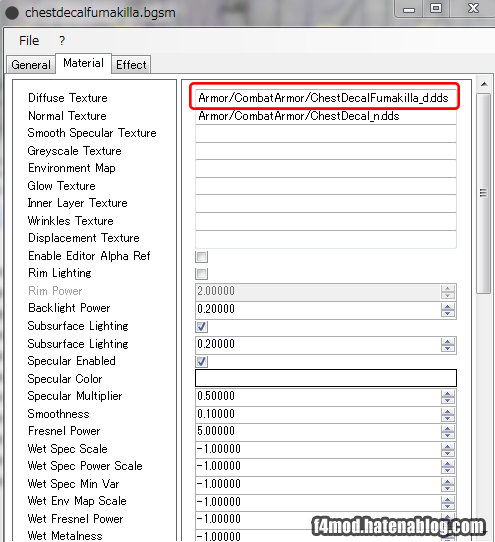

フマキラーのマテリアルファイル

前回作ったフマキラーテクスチャを、ChestDecalFumakilla_d.ddsにしてます。





デカール追加用espの作成

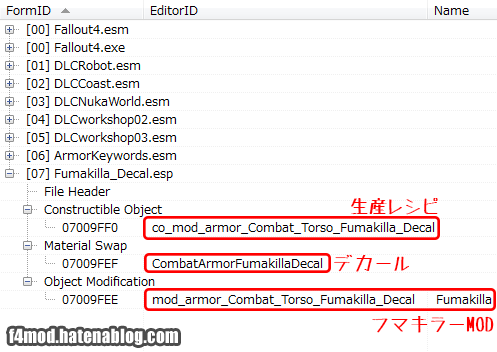

Fumakilla_Decal.espを作ります。AWKCRのKeywordでデカールを張り替えるので、マスター指定が必要です。

デカール用esp

espに3つのオブジェクトを作成します。



Constructible Object

ワークベンチで作成するデカールMODのレシピ。



Material Swap

マテリアルファイルを星型からフマキラーにスワップさせます。



Object Modification

デカールMOD。これを付けると星型からフマキラーに変更されます。





AWKCRでデカール用っぽいスロットが胴に追加されているので、ここにMODを付けるとデカールが変わるように作ります。

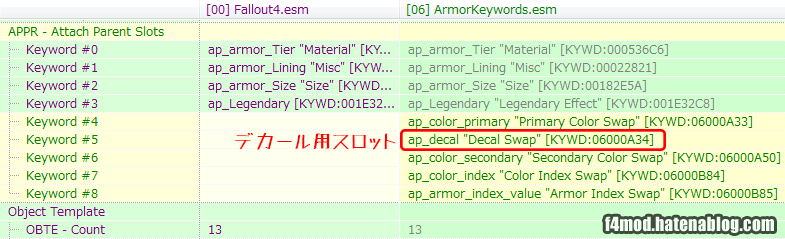

AWKCRのデカールスロット

以下、順に作っていきます。



Material Swap

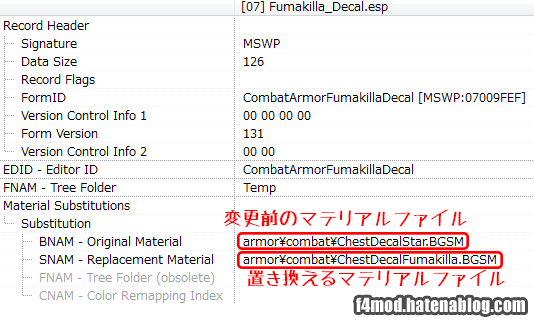

星型をフマキラーに入れ替える為のMaterial Swapを設定します。さっき作ったマテリアルファイルを指定します。

マテリアルスワップ

変更前(星型)と、変更後(フマキラー)を設定すればOK。



Object Modification

ワークベンチで取り付けるMODです。これが取り付けられたコンバットアーマー(胴)は、フマキラー仕様になります。

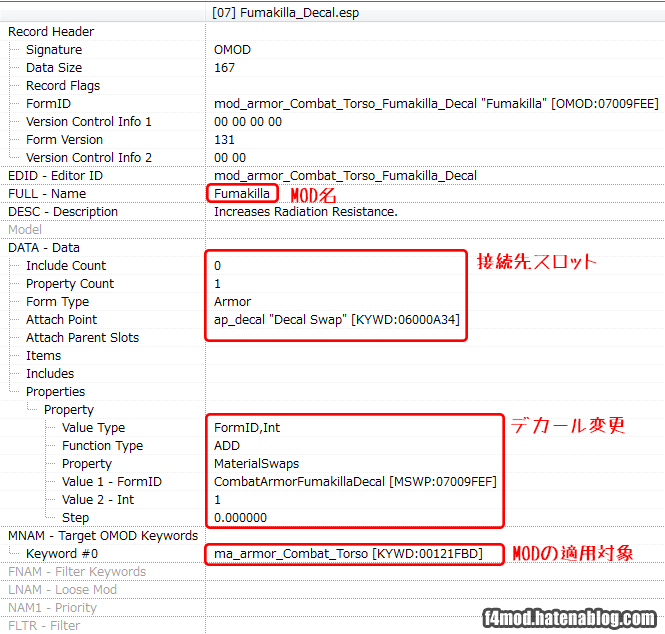

デカール用OMOD

・MOD名はワークベンチで表示される名前。

・MODの接続先をAWKCRの追加スロットにするので、対象のap_Keywordを指定。

・このMODの効果はデカール変更なので、さっきのMaterial Swapを"ADD"。

・このMODの対象(コンバットアーマーの胴)をKeywordで指定。



Coustractible Object

材料や条件は特に無しで自由に変更したいので、このレシピで作成されるMODと員数だけを指定しています。

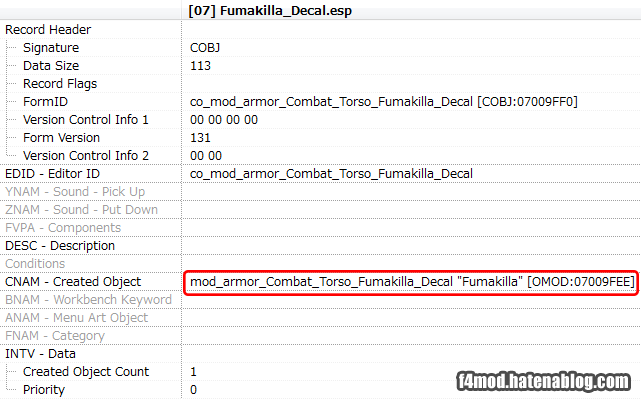

デカールのレシピ



ゲーム内でデカール変更を確認

ワークベンチで叩いてみます。AWKCRで追加されたDecal Swapの項目に、フマキラーが現れました。他に見えるのも同じ手順で作ってます。

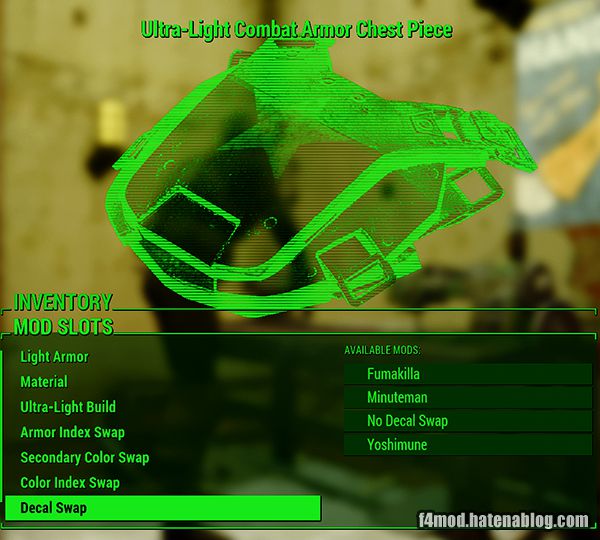

ゲーム内のDecalSwap



 材料指定が無いので、自由に取り付けできます。

フマキラーがDecalに出現



もう他のRaiderがフマキラー化することはありません!

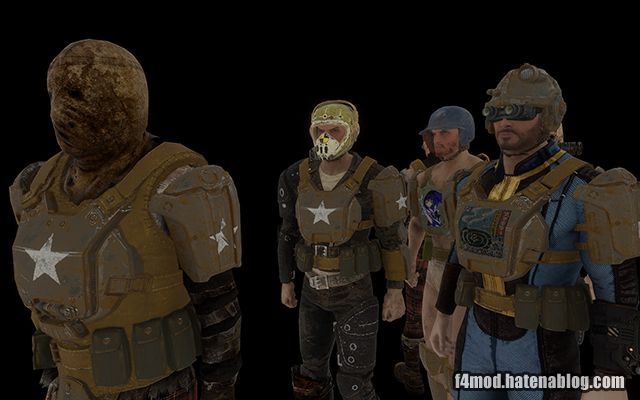

プレイヤキャラのみフマキラー





腕のデカールもフマキラー化

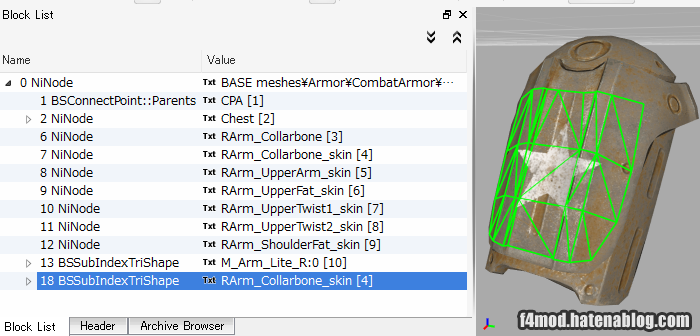

すでに前回から使ってますが、Custom Combat and Synth Armorのメッシュファイルを使うことで、肩にもデカールを追加することができます。

肩に付けられたデカール用メッシュ

今回はMOD自体は使用せず、両腕のメッシュだけお借りすることにします。



胴と同じく、

・腕のデカール用MOD

・腕のデカールMODの生産レシピ

を作成して追加します。

腕に必要なオブジェクト

胴と違って両腕のArmorを変更する必要がありますが、先に胴と同じ所からやっつけます。Material Swapは同じ物を流用できるので、腕用には作りません。



Object Modification

胴と同じく、Decal Swapのap_KeywordにMaterial Swapを追加。Targetのma_Keywordは胴から腕に変更しています。

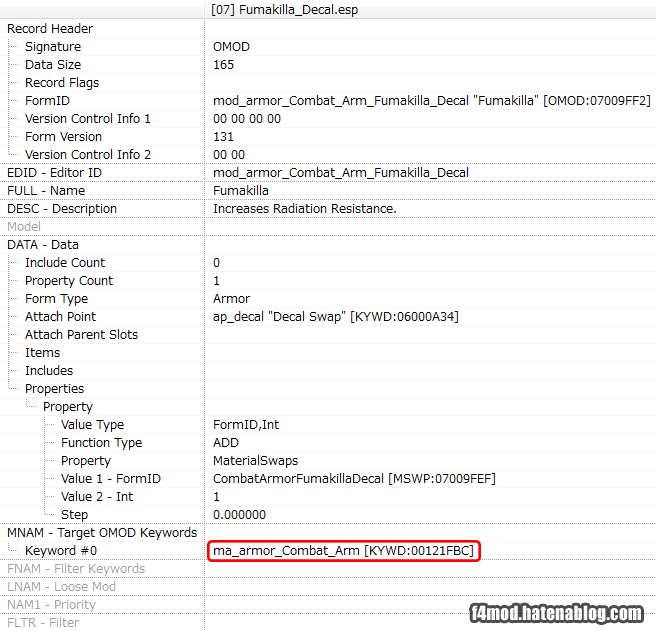

腕用デカールOMOD



Constructible Object

こちらも胴と一緒。材料や条件無しで、腕用デカールMODの生産指定してます。

腕用デカールMODレシピ

腕のArmorにデカール用スロットを追加

胴と違って腕にはデカール用のスロットが無いので、左右ともにap_Keywordを追加します。

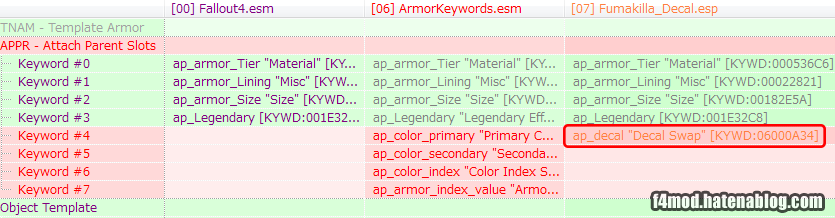

腕にデカール用スロット増設

AWKCRで追加された他のカラースワップ用スロットは、個人的に使う用途が無かったので、今回は削除しました。



ゲーム内で腕用コンバットアーマーを確認

腕にもDecal Swapが現れました。AWKCRで追加された他のスロットは潰したので、表示されるのはこの4スロットだけになっています。

ワークベンチで確認



胴と右腕だけフマキラーにしてみました。左右別で設定できるので、左腕だけはそのままにすることも可能です。

肩にもついたフマキラー





デカールの削除

全域をアルファチャネルで真っ黒にしたテクスチャを使えば、デカールそのものが無くなります。容量勿体無いので、ごく小さいサイズのテクスチャでいいと思います。

デカール削除テクスチャ





この「何も表示しないデカール」を使えば、デカールの無いコンバットアーマーにすることもできます。

デカールの無くなったコンバットアーマー



以上でデカールMOD終了です!
