ひげよしさんのMascotHeadArmorsに合わせて、体をちっこくしてみました。 別に専用のメッシュを作った訳ではなく、スケルトンを調整しただけです。
スケルトンの概略説明も書いてますが、初心者の人は改造あたりからちょっと難しくなるかもしれません。
- スケルトンとは？
- スケルトンを変更するとどうなる？
- スケルトンは何処にある？
- スケルトンの中身を見る
- スケルトンを改造する
- (おまけ1)頭のスケール変更でPhoto Lightが消えた場合の対処
- (おまけ2)Skyrimのスケルトンとの違い
スケルトンとは？
名前の通り、まさに骨格です。頭や腕、足等、動かしたい部分に入っているボーン(骨)の集合体。骨が動けば体も一緒に動きます。これが無いメッシュはただの「置物」なので、アニメーションができません。キャラのメッシュが「着ぐるみ」なら、スケルトンはさながら「中の人」。
.nif形式なので、Nifskopeで開けます。
スケルトンを変更するとどうなる？
劇的ビフォーアフター。キャラのメッシュはスケルトンに張り付いてるので、アニメーションで動かすだけでなく、ボーンの位置や大きさを変更すれば、プロポーションも変わる訳です。
筋肉が骨にくっついてるようなイメージ。なのでスケルトンの変形にメッシュがしっかり追従してくれます。もしこの追従度合いが弱かった場合、色々な所がばるんばるん揺れるわけですよ！
ちなみにSynthの皆さんも同じスケルトンを使っているので、一緒にちんまりします。
スケルトンは何処にある？
ファイルと、プラグインで設定されてる場所について。
nifファイル
人間のスケルトンは以下の通り。
meshes\actors\character\CharacterAssets\skeleton.nif(三人称用)
meshes\actors\character\_1stperson\skeleton.nif(一人称用)
プラグインでの設定箇所
Fallout4.esm。Raceカテゴリでスケルトンの指定があります。つまり種族単位での設定です。キャラ毎には設定できません。
バニラでは男女同じスケルトンが使われてますが、それぞれ別のスケルトンを指定すれば男女別化できます。
(20180119追記)プレイヤキャラと同じ性別のスケルトンを変更すると確定CTDします。プレイヤキャラを独立化したい場合は、こちらをどうぞ。
スケルトンの中身を見る
バニラのスケルトンです。2016年3月現在、まだスケルトンを変更するMODは無いですかね？(Skyrimでいう所のXPMSやCustomSkeletonReplacerみたいなの)。
NiNodeに各ボーンがあります。SSはPelvis(骨盤)を見てます。大体名前の通りのボーンです。
Block Details(下の窓)を見ると、座標、角度、倍率の設定項目があります。･･･が、これを変更しても反映されないようです。さて、どうしますかぬ。
スケルトンを改造する

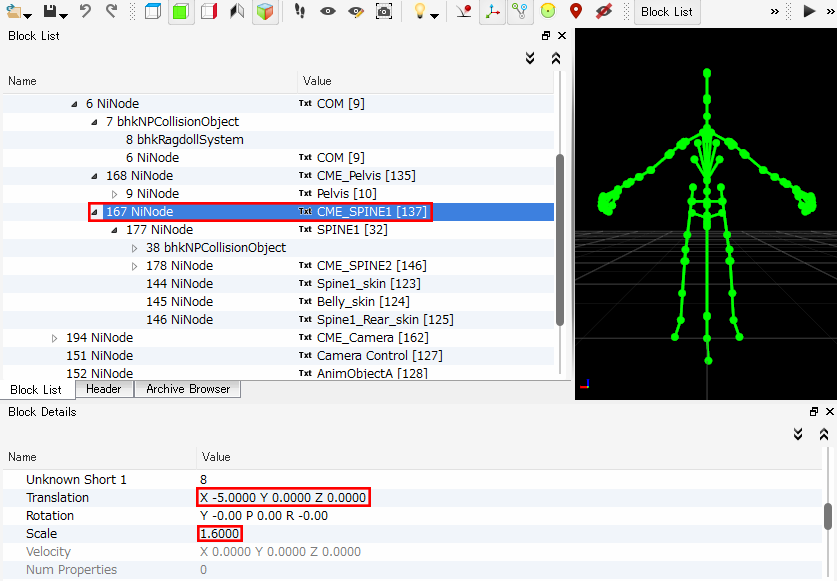

Applyすると色々不都合起きるので、Skyrimで首の長さやウェストスライダを使う為にXPMSで使われていたのと同じ、調整用のCMEを追加してみました。追加Nodeで変更すると、とりあえずはうまくいくようです。
あとは、ここで好きな値を入れて、大きさや位置を調整するだけ。色々試して遊んでみてください。あまり変更しすぎるとアニメーションが破綻するので注意。あと、Pelvisの座標は触らない方がいいです。座ったり寝たり等の座標がズレます。
ツリー階層になってるので、モモ(thig)を0.8倍したらスネ(calf)や足首(foot)も連動して小さくなります。モモだけ0.8倍にしたければ、スネを1.25倍(逆数を乗算)すればOK。Skyrimブログの方に書いてあります。
ちょっと面倒なのですが、座標系が統一されてない感じです。縦位置変更するのに、Z使うのとX使うのが混在してました。
調整用Nodeの追加手順
(20180119)手順概要を追加

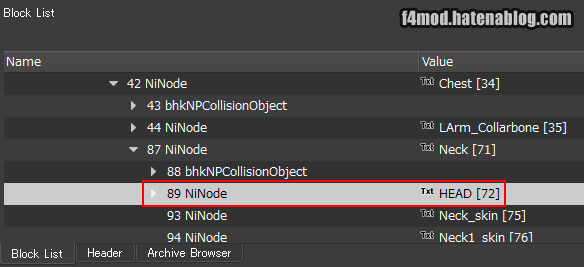

例として、頭のボーンに調整Nodeをくっつけます。Node89のHEADに対して、親Nodeを追加します。

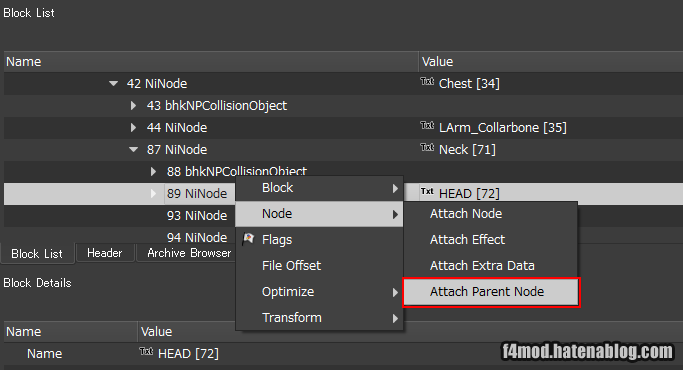

HEADに対し、Attach Parent Nodeを実行。
実行後、接続するNodeのタイプにはNiNodeを選択。

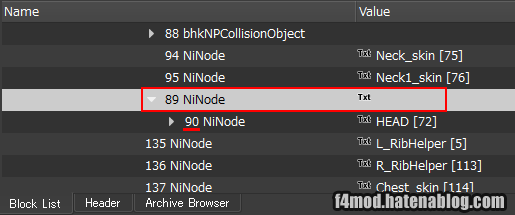

親Nodeが付きました。
名称はBlock Details(下の窓)のNameから、好きに設定してください。Skyrimの名残で”CME”と付けてみただけなので、”Scaler”とかでも全然OKです。
追加した調整Nodeが89番に割り込んだ為、HEAD以降が１番づつズレこんでしまいました。

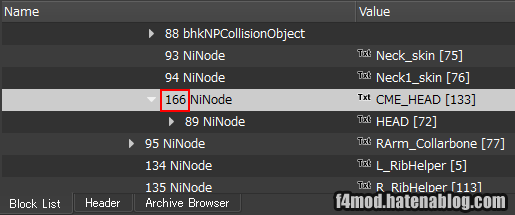

ズレたままでも問題無いと思いますが、Ctrl+カーソル上下で番号変更可能です。
RaceCustomizerのmiscellaneous filesにある、「Power Armor Skeleton Fixing - Mini Tutorial」も参考にどうぞ。
調整用Nodeで倍率及び位置変更
頭を巨大化して少し後ろに移動。胴とつま先を少し小さくして、あとは座標で縦寸潰した感じで変更してみました。結構荒っぽい変更してるので、アニメーションによっては破綻でるかも。椅子に座ったりする分にはOKでしたが。
装備もスケルトンに合わせて変形するので、帽子がめり込んだりはしないです。
(20180119追記)
※具体的にどのボーンを調整すればどんな結果になるかは、各人で試してみてください。スケルトンの調整自体は何もマズくないんですが･･･エロMODに転用されるとデリケートな問題になりかねないので。
役に立つか微妙ですが、Skyrimブログの方でスケルトンの調整方針目安の記事もあります。
(おまけ1)頭のスケール変更でPhoto Lightが消えた場合の対処
頭のスケール2倍にした際、Photo Lightの効果が消えてしまいました。どうも光源が遠くに行ってしまったようです。Photo Lightのメッシュの調整で解消しました。

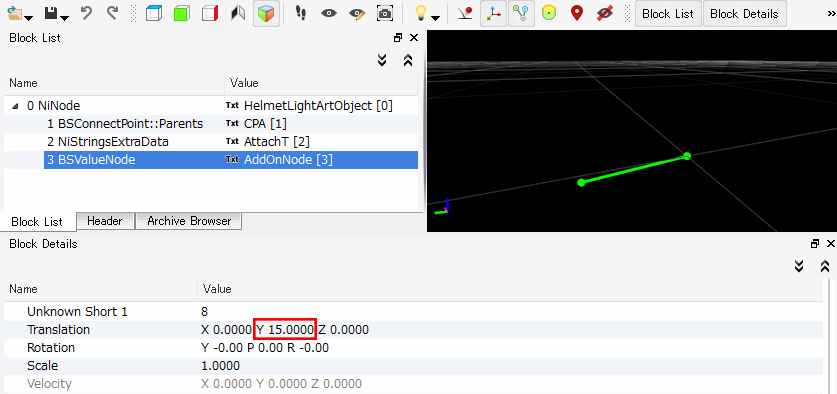

ここでY座標を調整。近くすることでライトが帰ってきました。Applyいらないです。

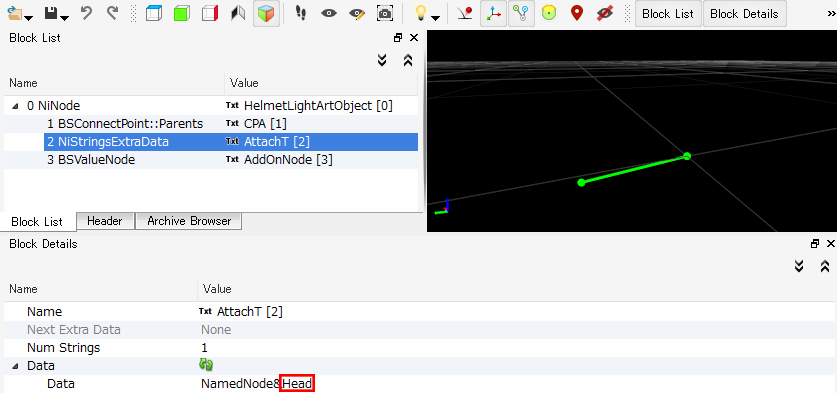

ちなみにStringExtraDataを変更すると、ライトのボーンを接続する対象の変更ができます。Defaultでは勿論「Head」についてます。「オ○パイライト」なんてのもできそうな気が！･･･やっぱミサイルやビームの方がいいですかね。
(おまけ2)Skyrimのスケルトンとの違い
既に書いたことの繰り返しもありますが。
- スケルトンの不備があってもCTDしないようです。勿論メッシュが表示されない等の不都合出ます。不正改造しても、透明化するだけで気づかない場合あるかもしれません。そういう意味では、CTDしてくれた方がある意味有り難いのかも。
- バニラだと男女とも同じスケルトンを使ってます。_femaleのスケルトンは無いです。設定自体は分かれてるので分別可。
- バニラのスケルトンにBreastとButtのボーンが入ってます。CBBEメッシュで揺らしたい場合、スケルトンはそのままでOKです(というか別のスケルトン無いですよね)。いずれボーン数増やしたスケルトン出るとは思いますが。
- 各NodeのScaleを変更しても反映されません。新しい親Node(XPMSのCMEみたいな)を作って調整すれば、反映されます。
おしまい！
